HD-RK3506G-MINI卡片電腦
HD-RK3506G-MINI基于RK3506G2設計，該板結構精巧、接口豐富，適合應用于人機交互、數字多媒體、輕量型網關的業務場景，亦適合于RK3506G2處理器的功能、性能評估。RK3506G2是一款高性能三核Cortex-A7處理器，內部集成128M DDR及Cortex-M0核心，具有開發簡單、應用場景豐富的特點。
■ 多核異構3xCortex-A7+Cortex-M0
■ 外設接口豐富，板載網絡、串口、CAN總線
■ 支持Buildroot、Yocto系統，支持AMP混合部署
■ 支持2D硬件加速，適用于輕量級HMI
■ 資料豐富、開源設計
| 型號 | 處理器規格 | 內存 | 存儲 | 工作溫度 |
| HD-RK3506G-MINI | RK3506G2 | 128M | 256M | -20°C-70°C |
處理器 | 瑞芯微RK3506G2 |
| MPU 3xCortex-A7+Cortex-M0 | |
內存 | SOC內置128MB DDR3L |
存儲 | 256MB，支持8GB eMMC、支持外部TF卡 |
工作電壓 | DC 5V |
典型功耗 | |
工作溫度 | -20℃ ～+70℃ |
| 功能 | 數量 | 說明 |
以太網 | 1 | 百兆以太網 |
USB | 2 | USB_HOST+USB_Device |
| RS232 | 2 | 3PIN端子 |
RS485 | 1 | 3PIN端子 |
CAN-Bus | 1 | 3PIN端子 |
MIPI_DSI | 1 | 支持1280*800 |
LED | 1 | 支持RGB888 (與DSMC接口復用) |
| 總線 | 1 | DSMC接口 |
擴展 | 1 | 40PIN 擴展 |

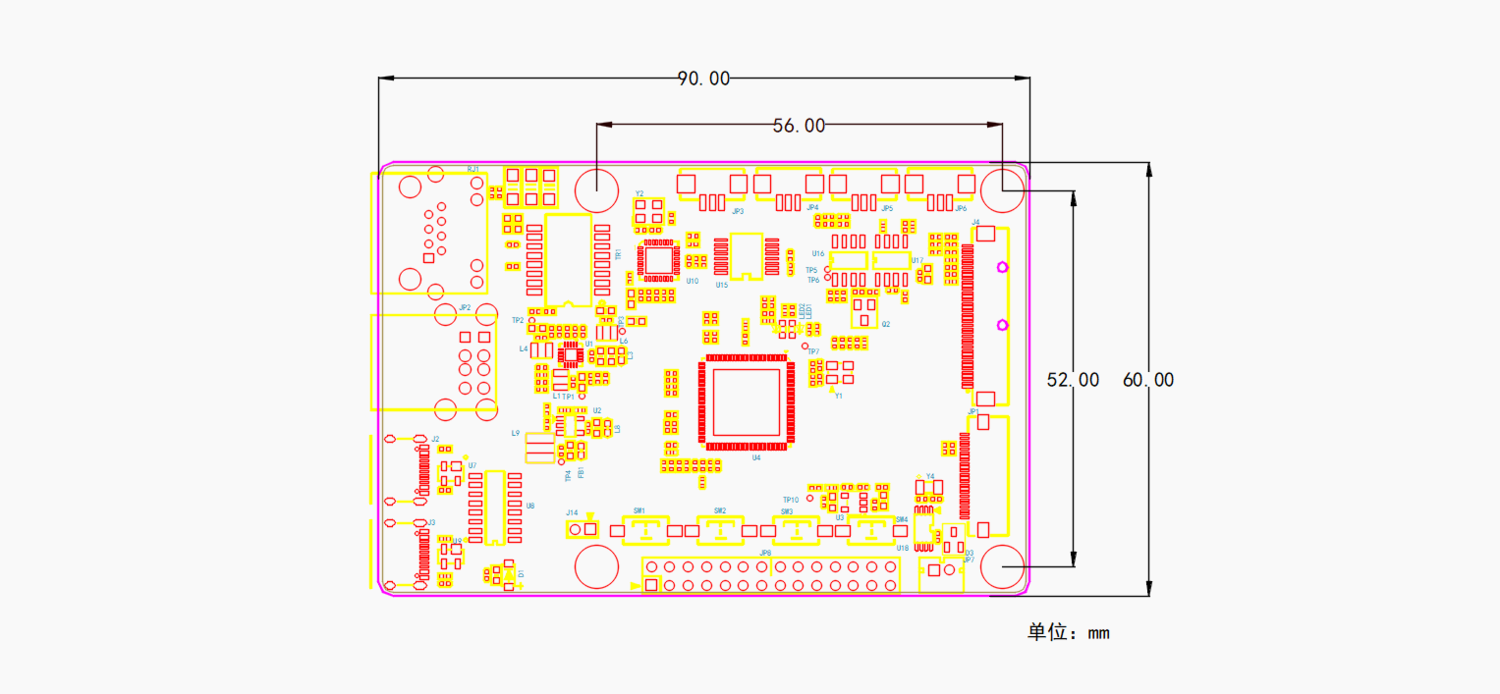

尺寸圖
壓力測試
老化測試
高低溫測試
防靜電測試
信號質量測試
EMC測試
|
|
